竹を焼入れするオーブンを作っています。

今まで使っていたものは、150cmくらいのヒーター棒を
10cm径の煙突に入れ、その中に竹を入れるものでした。

ヒーター棒を使ったオーブンは、
スイッチのON/OFFで温度の管理ができるので
作業はやりやすいのですが、両端の温度が中央より低く、
長い竿を作ると、焼きムラがでて、ブランクの色も中央が濃くなって
しまう事がありました。

で、今回ヒートガン(ヘアドライヤの強力版)を使ったオーブン
『Hot Air』を作る事にしました。

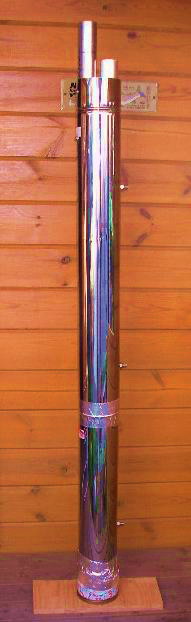

こんな感じです。
後は、保温材を巻いて、全体を覆うように
ダクトに納めれば完成。

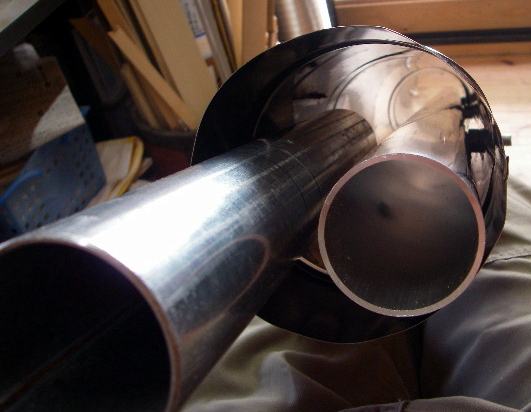

熱風送風用の単管パイプ(左)と、竹セット用のアルミパイプ(右)を、ステンレス煙突にセットしたところ。

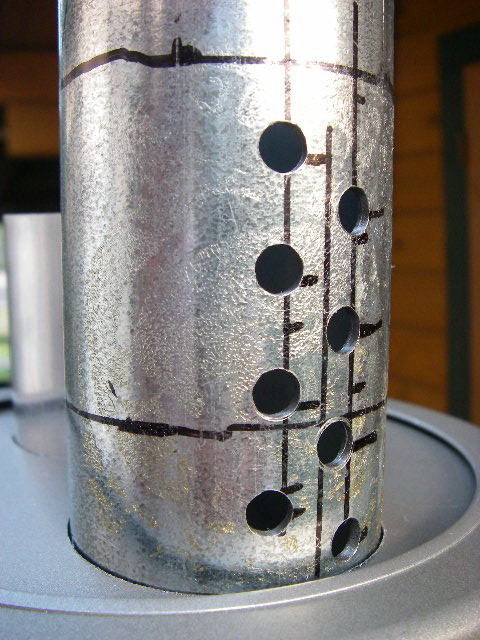

単管パイプには温度設定用に穴を開けています。
この穴を塞ぐ数で調節して、目的の温度に設定します。

(そんなにうまく行くかな・・・・)


アルミパイプはボルト3本でステンレスの煙突に固定しています。
このボルトが今回のHotAirのポイントです。

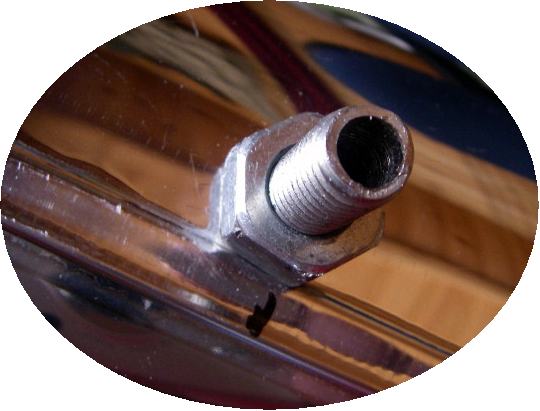

このボルトは、真ん中に穴を開けてあり、温度計を突っ込んで、アルミパイプの中の温度を測定できるようにしています。


ヒーター棒式のオーブンは、部材を 『Hot Air』 に流用するため、解体してしまったので、もう後には引けません。

使い物になるかなー。
